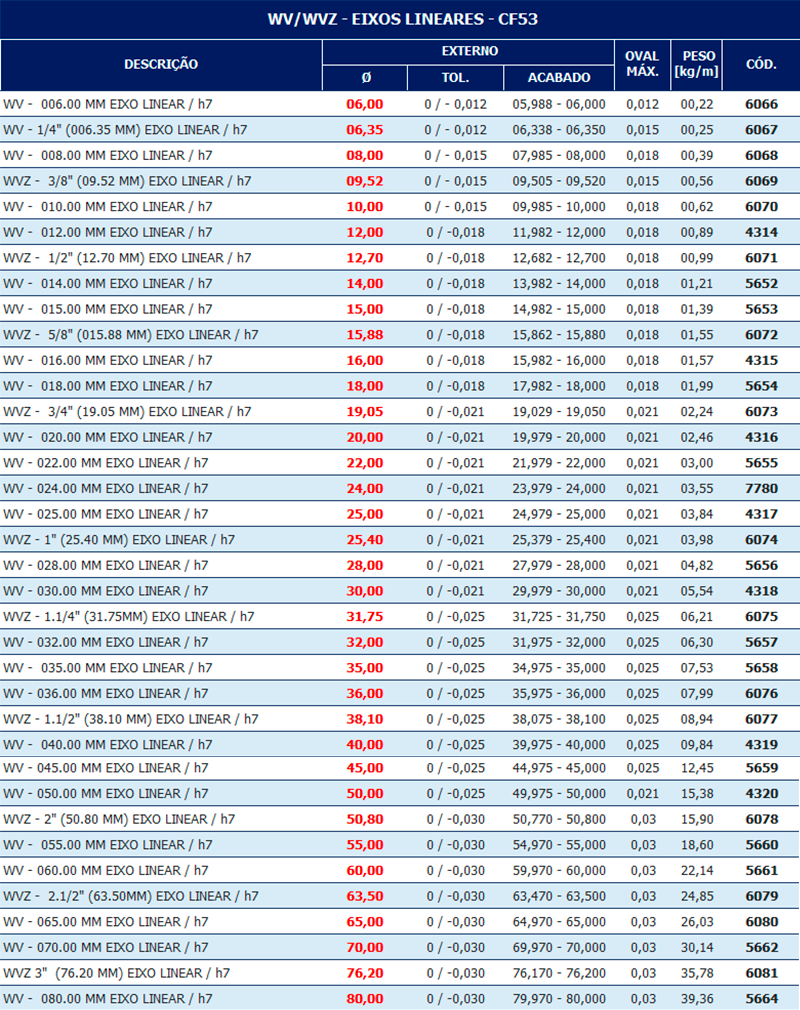

EIXO LINEAR DE PRECISÃO CROMADA

1.0 – Material: Aço CK55

2.0 - Classificação do Aço:

DIN 17212	BS	AFNOR	ASTM
Cf53	070M55	XC48TS	11050

3.0 – Comprimento Padrão: de 5.800 a 7.200mm

4.0 - Dureza da Camada de Cromo: Min 900 HV

5.0 - Resistência à Corrosão: Diâmetro < 20mm = 120 horas-Rating 9- NSS
Diâmetro > 20mm = 200 horas-Rating 9- NSS

ISO9227	ASTM	DIN50021	SALT SPRAY TEST
NSS	b117	SS	Natural Salt Spray

6.0 - Dureza da Camada de Tempera: Mínimo de 64 HRC

7.0 – Tolerância:

Ø EXTERNO	SUPERIOR	INFERIOR
> 4-6	0	-12
> 6-10	0	-15
>10-18	0	-18
>18-30	0	-21
>30-50	0	-25
>50-80	0	-30
>80-120	0	-35

8.0 - Composição Química:

%C	%Si	%Mn	%P(máx.)	%S(máx.)
0.50-057	0.15-0.35	0.40-0.70	0.025	0.035

9.0 - Propriedades Mecânicas Mínimas:

DIÂMETRO mm	RESISTÊNCIA À TRAÇÃO Rm N/mm²	LIMITE DE ESCOAMENTO Rp0.2 N/mm²	ALONGAMENTO A5%
≥ 18	700-850	mín. 475	mín. 10
>18 ≤ 100	610-760	mín. 340	mín. 16
>100	610-760	mín. 340	mín. 16

Sob Consulta: Eixo Linear Sem Como
